Como Instalar el Viega ManaBloc
Distancia recomendada entre el Viega ManaBloc y el calentador de agua
Debe estar lo más cerca posible del calentador de agua para reducir al mínimo el desperdicio de agua fría adicional que se almacena en las líneas de suministro en espera de la llegada de agua caliente, esto garantiza un ahorro del 15% al 35% anual en sus consumos de agua.
El Viega ManaBloc se instala usando tubería flexible Viega PEX que se puede torcer para evitar obstáculos y evitar así la necesidad de incorporar ajustes. Cuanto más larga es la línea de suministro de agua caliente, mayor es el volumen de agua que hay que transportar por el grifo antes de que haya agua caliente disponible. Esto representa desperdicio de agua y tiempos de entrega de agua caliente más largos.
Dimensionamiento apropiado de la línea de distribución de agua a cada equipo
Esto es vital para el rendimiento global del sistema. Si se sobre dimensiona la línea de distribución a un equipo (una línea 1/2″ PEX que alimenta un fregadero en lugar de una línea 3/8″ PEX) básicamente se está duplicando el volumen de agua almacenado en esa línea. Puede tomar aproximadamente dos veces más tiempo purificar una línea sobre dimensionada en comparación con una línea del tamaño correcto.
El equipo dicta el flujo de agua (exigido por leyes federales, regulado por códigos). La tubería aplica una pérdida por fricción impuesta por su tamaño y largo. En consecuencia, siempre y cuando no se subdimensione una línea de distribución o se la tienda en distancias excesivas (60 pies o más), el sistema funcionará correctamente, manteniendo presión y flujo suficientes.
La garantía de 10 años del MANABLOC cubre los reemplazos, propiedad dañada y reparaciones de costos razonables.
El largo de un tramo de línea de distribución a cada equipo.
Esto no es menos importante que dimensionar bien cada línea de distribución. El largo de una línea de distribución puede afectar drásticamente el rendimiento de un sistema Viega ManaBloc. Cuanto más larga es la línea, más agua almacena.
En consecuencia, toma más tiempo purificarla antes de que llegue el agua caliente al equipo. El MANABLOC se debe situar en posición más o menos central en relación a los grupos de equipo que alimenta, con no más de 60 pies de distancia a cada equipo para garantizar un rendimiento óptimo.
Si no fuera posible lograrlo con un Viega ManaBloc, la mejor solución de abastecimiento en paralelo de agua, podría dividirse entre varios ManaBlocs, colocando uno en cada extremo de la casa para dividir la distancia de la línea de distribución entre ellos.
Sistema Viega – Sin Plomo, Sin Problemas
Plomería con Sistema Viega
California y Vermont han estado en la vanguardia en la legislación sin plomo. Además de los productos de cobre y acero inoxidable que por sus características no contienen plomo, todos los productos de Viega cumplen con las normas de cero plomo. Productos de ProPress de bronce de ½” – 2” que no están bajo los nuevos requisitos de cero plomo han sido re manufacturados utilizando una aleación de Silicón nueva de cero plomo de Viega. Esta aleación tiene excelente resistencia a la corrosión y dezincification.
Gracias a Viega, contratistas a través del país han estado instalando sistemas de plomería sin plomo por más de 10 años.
Al especificar el Sistema Viega, busque las siguientes marcas:
- Las instrucciones del etiquetado y de instalación de productos contendrán un aviso que indica, “este producto contiene cero de plomo”.
- ProPress bronce de cero plomo será marcado con EL NSF 61-G, y los productos de cobre continuarán siendo marcados NSF-61.
- La lista de productos de cero plomo de Viega se puede descargar en el Web site del NSF: El NSF certificó los productos – plomería y los productos relacionados
(www.nsf.org/Certified/Plumbing).
Ahorra tiempo, el espacio, materiales y energía.
- Reduce penetraciones y perforaciones.
- Reduce al mínimo el aislamiento en las líneas de retorno.
- Baja pérdida de calor en la línea de retorno.
El Plomo, puede causar varios efectos no deseados, como son:
- Perturbación de la biosíntesis de hemoglobina y anemia.
- Incremento de la presión sanguínea.
- Daño a los riñones.
- Abortos y abortos sutíles.
- Perturbación del sistema nervioso.
- Daño al cerebro.
- Disminución de la fertilidad del hombre, a través del daño en el esperma.
- Disminución de las habilidades de aprendizaje de los niños.
- Perturbación en el comportamiento de los niños, como es agresión, comportamiento impulsivo e hipersensibilidad.
Porque las Tuberías ViegaPEX Superan a las Tradicionales
La tuberías Viega PEX y Viega PEX Ultra son unas tuberías reticuladas de polietileno (PEX). Los beneficios de la reticulación son que las tuberías son mas duraderas y resistentes, son ideales para sistemas de agua potable fría y caliente.
ViegaPEX la mejor opción en tubería
El polietileno reticulado es la opción ideal de tubería para sistemas de agua potable. Comparada con la tubería común de polietileno (PE), la tubería reticulada resiste temperaturas más altas y presión de estallido más alta.
La tuberías ViegaPEX y ViegaPEX Ultra son fabricadas de acuerdo con las normas ASTM F876/F877 y están homologada para las normas ANSI/NSF 14 y 61. Son resistentes al cloro y calificadas para aplicaciones tradicionales o de recirculación continua requiriendo PEX 5006 (CL5). La presión de régimen de la tuberías ViegaPEX y Viega PEX Ultra son de 100 psi es 180°F y a 160 psi, 73°F. Además, las paredes lisas de la tubería ViegaPEX son resistentes a la corrosión y las incrustaciones.
Tiene una resistencia de 60 días de exposición máxima a rayos ultra violeta. En cambio ViegaPEX Ultra tiene una resistencia de 6 meses de exposición máxima a rayos ultra violetas
La garantía de los 10 años en las tuberías ViegaPEX y los sistemas de accesorios de PEX Press cubren el reemplazo de los productos, propiedad dañada y costos de reparación razonables. La garantía se puede pasar a los futuros dueños de la casa durante el periodo de 10 años.
Colores
ViegaPEX ofrece tuberias en colores rojo, blanco y azul para identificar fácilmente las líneas de agua caliente y fría. ViegaPEX Ultra, disponible en rojo, blanco, azul y negro, es una tubería de capas múltiples (2 capas) con núcleo negro que aumenta la resistencia a los rayos UV. Además, bloquea la transmisión de la luz visible, lo que evita el crecimiento de ciertos tipos de algas.
Flexibilidad
Las tuberías ViegaPEX se doblan fácilmente a mano, o con soportes de codo aprobados por Viega, a un radio de hasta apenas 5 veces el diámetro exterior de la tubería.
Climate Panel un Sistema de Calefacción Hidrónica
Climate Panel: la manera más sencilla de instalar un sistema de calefacción hidrónica
Nuestro sistema Climate Panel puede instalarse sobre un piso de madera o concreto y por debajo de cualquier revestimiento. No importa el revestimiento que elijas, Climate Panel de Viega optimiza el calor y utiliza menos energía que un sistema de aire forzado tradicional. Hecho de aluminio contrachapado, especialmente diseñado para la tubería ViegaPEX Barrier, Climate Panel es el sistema radiante recomendable ante cualquier nueva construcción o remodelación.
Opciones de Climate Panel
1. Pre ensamblado.
Los Climate Panel ensamblados (ACPs por sus siglas en inglés) son fáciles de manejar e instalar. Para instalar, simplemente despliegue los ACPs, acople las secciones, sujételas al piso e instale la tubería ViegaPEX Barrier.
2. Sin ensamblador.
Climate Panel también está disponible en piezas sin ensamblar. Las medidas son 121 x 12 cm y 1.27 cm de grosor, todas reforzadas con aluminio.
3. Vuelta en U.
Facilita la instalación gracias a los paneles para los extremos de las habitaciones. Todas las vueltas en U miden 121 x 12 cm aprox.
4. Corridas múltiples.
Son perfectamente aptas para lugares donde la tubería no puede penetrar el subsuelo.
5. Ventajas de Climate Panel: Instalación más fácil.
Instale hasta 1.30 metros cuadrados por pieza.
Sistema seco, limpio y ahorra tiempo.
No hay desperdicio, ni largas esperas. No se necesita vaciar concreto ni esperar a que fragüe.
6. Ligero.
No necesita adaptarse a cuestiones estructurales. (El concreto pesa 6.3 – 7.2 kg/m2).
7. Versátil.
Para construcciones nuevas o remodelaciones, el Climate Panel sólo agrega 1.27 cm a la altura total del piso, así que no hay necesidad de ajustar puertas o molduras.
8. Eficiencia Energética.
Fabricando de madera contrachapada de ½” (1.27mm), el Climate Panel cuenta con una hoja de aluminio para transferir el calor, lo que ocasiona una buena distribución de la temperatura y reduce hasta 30 por ciento el consumo de energía.
Climate Panel es la solución ideal para construcciones de madera.
Climate Panel ensamblado
El sistema pre ensamblado es excelente para instalaciones flotantes sobre losas existentes, ya que reducirá el tiempo y el costo de instalación en grandes espacios con suelos de madera contrachapada. Una unidad ACP de 17.5 cm cubre un área de 1.30 metros cuadrados, mientras que una de 25.5 cm cubre 1.85 metros cuadrados. Las vueltas en U de tamaño estándar se utilizan con el sistema ACP.
Climate Panels
Hechos a base de madera contrachapada de ½” (1.27mm), el Climate Panel cuenta con una hoja de aluminio para transferir el calor, lo que ocasiona una buena distribución de la temperatura.
Sistema Climate Panel Multi-Run
Este sistema está diseñado para simplificar la instalación del Climate Panel.
Set Climate Panel Multi-Run
El set consiste en cinco Climate Panel Multi-Runs y seis piezas de acceso. Está diseñado para completar tres circuitos, es decir 32.5 metros cuadrados.
Sistemas Híbridos Viega – Migra de un Sistema a Otro en Segundos.
Sistemas Híbridos Viega – Ventajas del método estandarizado de conexión de todos los sistemas Viega
El uso de un mismo método de conexión para nuestros productos de ProRadiant, PEX Press y FostaPEX es algo que ningún otro fabricante puede ofrecer.
Estas sinergias significan no sólo instalaciones de calidad, sino instalaciones que ahorran tiempo.
Las sinergias de los sistemas Viega es única en la industria. Como líder en tecnologías de sistemas de tubería, Viega toma medidas para que todos sus sistemas sean totalmente compatibles. Esto se hace evidente en la línea ProRadiant que utiliza la misma tecnología de conexión smart connect de bronce de la línea de plomería Viega PEX Press. (más…)
Viega PEX Press – La Mejor Opción en Plomería
Viega – El líder mundial en plomería y sistemas de calefacción.
Viega investiga, desarrolla y produce soluciones para contratistas basadas en sistemas completos. Los componentes se producen en nuestras plantas o bien son suministrados exclusivamente por fabricantes de la más alta calidad.
Cada uno de nuestros sistemas se desarrolla con nuestros propios recursos, los departamentos de investigación de desarrollo y aseguramiento de la calidad revisan y prueban cada uno de los productos Viega, para asegurarse que todos los productos cumplan y excedan todas las expectativas de los consumidores. Debido a eso la línea de producción de Viega PEX Press es la mejor opción para las aplicaciones de plomería PEX.
Los elementos de plomería Viega PEX Press combinan una tecnología innovadora de ambos lados del Atlántico en sistemas de plomería PEX para nuestros clientes.
El alcance de Viega se extiende a lo largo y ancho de América del Norte, siendo GHG-Plumbing el lider nacional de distribución de Viega en México.
Los productos que entregamos son de la más alta calidad, y se ofrecen a precios altamente competitivos. Nuestro
objetivo es mantenernos a la vanguardia de la industria de la plomería, con nuestros productos de alta tecnología y nuestra determinación de seguir siendo líderes en cuanto a calidad, estamos convencidos de que este logro está al
alcance de nuestras manos.
Compuesta por ViegaPEX, ViegaPEX Ultra, FostaPEX, PolyAlloy, latón y accesorios de bronce, junto con el sistema colector de MANABLOC, la línea de productos PEX Press es el sistema más completo de agua potable que encontraras en el mercado de América del Norte.
No dejes que la competencia te engañe. Nosotros fuimos pioneros en el uso de tubos PEX hace más de una generación. Nuestras tuberías ViegaPEX ofrecen la mejor densidad de polietileno reticulado.
Línea de Productos Viega ProRadiant
Variedad de sistemas ProRadiant para escoger
1. Climate Trak.
Es un adelanto al sistema radiante engrapado. Aluminio moldeado con diseño patentado snap-in. Diseño con dimensiones ópticas para una instalación rápida y máximo desempeño de calor: 9 cm x 2.45 m ó 9 cm x 1.21 m. Cuenta con agujeros pre taladrados para facilitar la instalación.
2. S-No-Ice.
No apalee la nieve nunca más. Ésta es una aplicación con la que la nieve y el hielo son eliminados de las banquetas, calles, entradas y áreas de aterrizaje de helicópteros.
3. In-Slab.
Adecuado perfectamente para sótanos, cocheras y talleres. Un sistema de losa con ViegaPEX Barrier o tubería FostaPEX convierte las áreas frías o húmedas en ambientes agradables para vivir.
4. Snap Panel.
Sistema de sujeción de rejilla de polietileno de alta densidad. Cada paquete de 18 piezas cubre una superficie de 22 metros cuadrados. Para usar con tubería PEX de ½”. Puede ser utilizado en construcciones nuevas o remodelaciones.
5. Climate Mat.
Adaptable para cualquier proyecto, el Climate Mat llega en rollos al lugar de trabajo para un rápido despliegue. Las tiras y los broches del espaciador se atan a la tubería, garantizando el espaciamiento deseado. Tubería de PEX disponible en 5/8” x ½”
Con el sistema Climate Mat, un contratista puede instalar mil 850 metros cuadrados de tubería espaciada simétricamente en un día de trabajo promedio.
Sienso el primero en su género, el Climate Mat llega a la obra enrollado con todo lo que necesita. El diseño predeterminado incluye las tiras espaciadoras y los broches que están colocados a distancias equivalentes. Cuando el Climate Mat llega a la obra, está listo para instalarse.
Perfectamente apto para grandes baldosas rectangulares o cuadradas como bodegas, talleres, museos, escuelas, terminales de aeropuerto, etc. El diseño inteligente del sistema Climate Mat da como resultado que las grandes súper-tiendas lo utilicen en sus nuevas edificaciones.
Beneficios del Climate Mat:
- Reduce el tiempo de instalación.
- El método para asegurar la tubería (patente pendiente) garantiza el espacio óptimo entre la misma.
- La tubería presurizada reduce el tiempo de instalación.
- El diseño predeterminado elimina imprevistos durante la instalación.
- Gracias a las longitudes iguales del circuito, no se requiere balance.
- Conveniente para calefacción y enfriamiento.
- El sistema es conveniente para la tubería donde se utiliza el retorno de la misma.
- Creado para proyectos especiales con la asesoría de diseño de Viega.
- Varias configuraciones de Climate Mat disponibles.
- Contribuye con los créditos LEED.
- Todas las conexiones están situadas sobre la losa para permitir futuras divisiones y la tranquilidad del usuario.
Beneficios de la calefacción y enfriamiento radiante:
- El enfriamiento radiante cubre hasta 15 BTU/h – ft2 (47.3 W/m2) cuadrado de la carga de enfriamiento sensible. Con la exposición directa del sol, cubre hasta 32 BTU/h x pie cuadrado..
- La calefacción/enfriamiento radiante reduce el consumo de energía del ventilador.
- La calefacción y el enfriamiento radiante se pueden unir a las fuentes de calor que optimizan la energía (fregaderos geotérmicos).
- El enfriamiento radiante utiliza el volumen de la construcción para reducir los picos en las cargas de enfriamiento.
- La calefacción/enfriamiento radiante pueden incrementar la eficacia energética resultando en un ambiente mucho más cómodo.
Climate Mat es el sistema óptimo para almacenes, talleres, escuelas, museos o cualquier otra área rectángular o cuadrada, pero Viega trabajará con usted no importa la configuración de su planta.
Beneficios del Sistema ProRadiant contra Sistemas Tradicionales
Productos confiables que ofrecen interminables beneficios
La línea ProRadiant es de prioridad para Viega. Es por eso que ofrecemos todo lo que un instalador necesita para instalar un sistema de calefacción radiante completo.
Beneficios para el usuario
Los productos y tecnologías de vanguardia que se incorporan al Sistema ProRadiant la hacen la mejor opción comparada con los sistemas tradicionales de calefacción. El sistema ProRadiant de Viega ofrece:
1. Incremento de comodidad
Alcanza cada rincón de la casa, con calor consistente y estable durante todo el invierno.
2. Temperaturas equilibradas
Zonas individuales permiten a los usuarios programar diferentes temperaturas para diferentes espacios dependiendo del uso que se le da a cada habitación.
3. Mejor Calidad Ambiental
Quienes sufren de alergias pueden respirar con tranquilidad. El Sistema ProRadiant funciona sin aire, así que no hay circulación de polvo o contaminantes.
4. Estéticamente Superior
No hay ductos o ventilas antiestéticas que esconder.
5. Eficiencia de energía
Está diseñado para reducir el consumo de energía, ahorrando en costos y protegiendo el medio ambiente.
El sistema ProRadiant de Viega se puede instalar bajo cualquier tipo de piso, incluyendo madera, alfombra, azulejo o linóleo.
Cómo Funciona el Sistema ProRadiant de Viega
La Ciencia Detrás de ProRadiant
El sistema de calefacción radiante caliente personas y objetos no solamente el aire.
El sistema ProRadiant de Viega minimiza la pérdida de calor
El sistema de calefacción ProRadiant, utiliza la tubería ViegaPEX Barrier acomoda en circuitos lineales o en espiral ya sea sobre o debajo del subsuelo. Este sistema pone en circulación agua tibia, desde 26°C hasta 71°C, causando que el calor se irradie desde el piso, calentando los objetos a su alrededor, es decir, los muebles y los ocupantes del espacio.
Un espacio calentado por un sistema de calefacción ProRadiant lo pone a uno en contacto directo con la fuente en calor. Los ocupantes se sentirán cómodos porque la superficie del piso está actuando como un radiador.
En un sistema de aire acondicionado tradicional, la diferencia de temperatura entre el piso y el techo puede ser hasta de 15°C. Con el sistema ProRadiant, la diferencia es de tan solo de 2°C.
Curva ideal de calor
Aquí, la curva ideal de calor muestra que para máxima comodidad, la temperatura más caliente debe ubicarse a nivel de piso. Las temperaturas frescas deben mantenerse en el área de la cabeza y el techo.
La curva ideal de calor también permite la comparación de los niveles de eficiencia y comodidad de piso radiante vs los sistemas de calefacción tradicionales.
Calefacción tradicional
Comparando el piso radiante y el sistema de calefacción tradicional, podemos notar que con el segundo, el calor se queda en el techo, causando una inversión en la forma ideal de calefacción.
Piso radiante
No se puede engañar a la ciencia. Un espacio calentado de manera radiante sigue la curva ideal de calor.

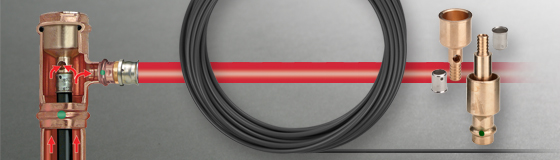

Sistema de Recirculación Interno Viega PEX Press
¿Que beneficios tiene el Sistema de Recirculación Interno?
- Ahorra espacio.
- Elimina aperturas en las placas para tuberías de retorno.
- Elimina protección/aislamiento contra incendios en tuberías de retorno.
- Elimina aislamiento de la tubería de retorno (la tubería de retorno esta aislada dentro de la línea de suministro de agua caliente).
- Requiere menos conectores y soportes.
- Disminuye perdidas de temperatura.
- Ahorra tiempo de instalación.
Especificaciones de Instalación Viega PEX Press
- Rango de tamaños: 1” a 2”.
- Línea de retorno: ⅜” PEX.
- Temperatura y Presión Operativa Máxima: 140º F (60º C) @120 PSI.
- Distancia/Largo: 6 pisos máx. o 60’ (18 M).
- El sistema se puede instalar horizontalmente.
- Información para determinar el tamaño de la bomba de agua puede obtenerse en las tablas de caídas de presión vs. flujo. Favor referirse al manual de instalación PureFlow para información de flujo de tuberías PEX de ⅜”.
¿Por que puede confiar en Viega PEX Press?
- Es un sistema seguro.
- Tiene un precio competitivo.
- Su conección tiene conectores a prueba de pérdidas.
- Es altamente flexible y resistente a las torceduras.
- Es liviano y fácil de manejar.
- Se instala rápidamente y sin soldaduras.
- No se necesita una llama abierta durante la instalación.
- Utiliza menos conectores en la pared.
- Tiene una larga vida útil.
- No se corroe.
- El flujo hace menos ruido.
- Viene enrollado o en tramos rectos.
- La tubería FostaPEX con forma estable es ideal para los tramos expuestos.
- Está incluido en los listados de NSF por cumplir con los requisitos de ANSI 14 y 61 y el protocolo P171 (CL-R/CL-TD) de NSF.
- Cumple con las normas ASTMF876/F2023 y F877.
